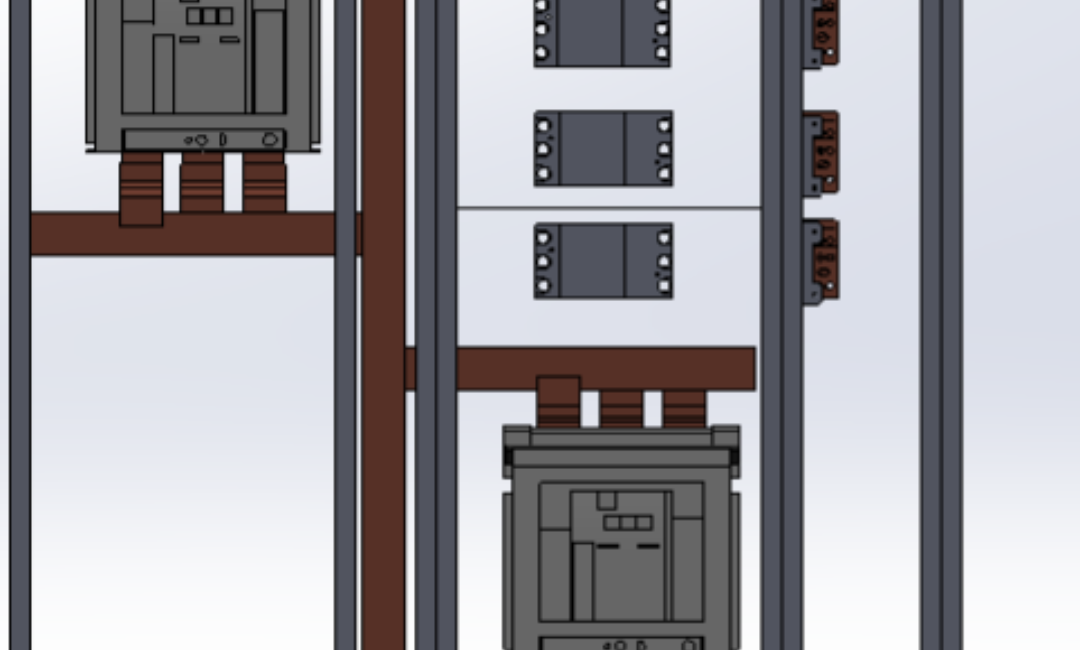

Os tipos de compartimentações de painéis elétricos 1, 2a, 2b, 3a, 3b, 4a e 4b são categorias definidas na norma NBR IEC 61439, que estabelece os requisitos para a construção e o desempenho de painéis elétricos de baixa tensão. Cada tipo de compartimentação serve a propósitos específicos, oferecendo diferentes níveis de proteção e isolamento para os componentes elétricos.
Vamos entender cada um deles:
Tipo: 1
Nesse tipo de compartimentação, não há subdivisões internas.
É frequentemente utilizado em aplicações em que a proteção contra contato acidental com partes energizadas não é uma prioridade, como em painéis de distribuição elétrica em locais de acesso restrito apenas a pessoal qualificado.
Tipo: 2A
O compartimento é dividido em partes separadas por uma barreira fixa.
Essa separação é projetada para evitar o contato acidental com partes energizadas e melhorar a segurança em comparação com o Tipo 1a
Pode ser utilizado em aplicações onde a proteção é necessária, mas a simplicidade é valorizada.
Tipo: 2B
Similar ao Tipo 2a, mas com a capacidade de montar compartimentos removíveis.
Os compartimentos removíveis podem ser úteis para facilitar a manutenção, mas a atenção deve ser dada para evitar o acesso acidental a partes energizadas quando um compartimento é removido.
Tipo: 3A
O compartimento é dividido em partes separadas por barreiras fixas.
Além disso, possui um compartimento de barramento separado com suas próprias barreiras de proteção.
É adequado para aplicações em que a segurança e a separação estrita entre as áreas funcionais são essenciais.
acidental a partes energizadas quando um compartimento é removido.
Tipo: 3B
Similar ao Tipo 3a, mas com a capacidade de montar compartimentos removíveis.
Combina os benefícios de separação rígida e a capacidade de facilitar a manutenção com compartimentos removíveis.
Tipo: 4A
Este tipo é projetado com compartimentos separados por barreiras fixas, bem como um compartimento de barramento separado com barreiras próprias.
Além disso, os compartimentos removíveis são permitidos, mas somente se o compartimento do barramento também for removível.
Tipo: 4B
Similar ao Tipo 4a, mas com a capacidade de montar compartimentos removíveis.
Oferece a mais alta segregação e proteção, adequada para aplicações críticas em que a segurança e a manutenção precisam ser cuidadosamente equilibradas.
Resumo
A escolha do tipo de compartimentação depende da aplicação específica, considerando fatores como segurança, facilidade de manutenção, complexidade do sistema e requisitos regulatórios. Cada tipo tem suas próprias vantagens e desvantagens, e a seleção apropriada é fundamental para garantir um sistema elétrico seguro e eficiente. É importante observar que a norma IEC 61439 estabelece diretrizes claras para a construção de painéis elétricos, ajudando a garantir a conformidade e a segurança das instalações elétricas.
